螺桿空壓機

當前位置：主頁 > 產品展示 > 螺桿空壓機 >

雙螺桿空壓機 (7.3-13m3)

工作壓力：0.8-1.2Mpa
排氣量 :0.08-3.0 m?/min

商品詳情

V45-75KW
單級壓縮噴油螺桿空氣壓縮機
描述
-標準空壓機供貨范圍：
-冷風型40度環境溫度設計，滿足全天候運行的要求
-使用久經考驗的Ingersoll Rand主機，高效，穩定
-380V/3Ph/50hz,IEC標準設計，IP55 TEFC三相感應電機
-西門子電器元件
-大屏幕電腦控制器,可選擇中/英文兩種語言，操作界面友好
-預留RS485通訊接口，可實現自聯控或遠程控制
-可設備多種工作狀態，滿足生產節奏更改需求
-邊角采用圓弧設計，堅固，安全
-一體化鐮刀式風扇冷卻系統，顯著降低噪音
-全系列采用齒輪傳動，終身無須維護
-機組尺寸（mm）:2367L*1234W*1548H

型號	圖號	功率 KW	壓力 Bar(g)	氣量 m³/min	冷卻方式 A/C W/C	尺寸 LWH mm	重量 kg
V45-7	23778343	45	7	7.6	A/C	236712341548	1519
V45-8	23778350	45	8	7.3	A/C	236712341548	1519
V45-10	23778368	45	10	6.5	A/C	236712341548	1519
V55-7	23778376	55	7	10.5	A/C	236712341548	1552
V55-8	23778384	55	8	9.4	A/C	236712341548	1552
V55-10	23778392	55	10	8.3	A/C	236712341548	1552
V55-11	23778400	55	11.4	7.6	A/C	236712341548	1552
V55-7W	非標	55	7	10.5	W/C	236712341548	1601
V55-8W	非標	55	8	9.4	W/C	236712341548	1601
V55-10W	非標	55	10	8.3	W/C	236712341548	1601
V55-11W	非標	55	11.4	7.6	W/C	236712341548	1601
V75-7	23778418	75	7	13.4	A/C	236712341548	1642
V75-8	23778426	75	8	12.5	A/C	236712341548	1642
V75-10	23778434	75	10	11.0	A/C	236712341548	1642
V75-11	23778442	75	11.4	10.2	A/C	236712341548	1642
V75-7w	非標	75	7	13.4	W/C	236712341548	1693
V75-8w	非標	75	8	12.5	W/C	236712341548	1693
V75-10w	非標	75	10	11.0	W/C	236712341548	1693
V75-11w	非標	75	11.4	10.2	W/C	236712341548	1693

英格索蘭 45-75KW產品介紹

英格索蘭V系列的產品特點—模塊化設計

進氣模塊

模塊集成：: 進氣過濾器; 進氣閥; 電磁閥

特點：: 方便更換操作的進氣過濾器; 高效進氣; 集成電磁閥，減少了電磁閥數量

油過濾模塊

模塊集成：: 油濾集成基座; 油過濾器; 溫控閥

特點：: 方便更換操作的油過濾器; 集成溫控閥; 精確控制油溫，避免冷凝水析出

英格索蘭V系列的產品特點—模塊化設計

控制模塊

模塊集成：: 電控箱; 電氣元件——西門子品牌; V-Tech智能控制器

控制器特點：: 多達20種語言可選，標準中英文顯示; 高清晰LED白屏顯示; MODBUS遠程監控; 多達22種故障報警; 服務商信息顯示，讓您更容易找到我們; 可選12個獨立用戶，可設置12種工作狀態

英格索蘭V系列的產品特點—高可靠性

防止泄漏: 模塊化的設計減少了管路連接，降低了泄漏的可能性; 所有管道連接都采用了O型圈密封

油過濾和分離模塊,完全無需管道進行連接！
含油量低于3ppm

英格索蘭V系列的產品特點—高可靠性

獨特的風道設計

英格索蘭V系列的產品特點—高可靠性

一體化鐮刀式風扇冷卻系統，使得冷卻可靠性和效率得以提高

設計的鐮刀式風扇，有效增加風量，降低了風扇電機功率

鐮刀式風扇同時能夠有效
降低噪音

英格索蘭V系列的產品特點—高可靠性

獨立油冷卻器和后冷卻器布置，避免不同的熱膨脹程度造成的冷卻器失效

英格索蘭V系列的產品特點—易于服務

內部元件布置合理，服務空間大。所有需要服務的元器件都處在易于觸及的位置

英格索蘭V系列的產品特點—易于服務

全系列采用齒輪傳動，終身無須維護。

英格索蘭V系列的產品特點—易于服務

獨特的可拆卸鉸鏈式門板，最大程度上實現了檢修的便捷性
所有門板都能打開并卸下，方便進行所有維護和服務的項目
特有的油氣分離桶體蓋設計，無須將端蓋整體取下，就能輕松更換濾芯

英格索蘭V系列的產品特點—易于服務

冷卻器兩側預留吹掃清洗口
回油管小孔接頭具有可視功能

英格索蘭V系列的產品特點—人性化設計

邊角采用圓弧設計，堅固，安全
45°斜向上控制器面板，中英文顯示，易于讀取和使用

英格索蘭V系列的產品特點—人性化設計

一體化鐮刀式風扇冷卻系統，顯著降低噪音

英格索蘭產品特點介紹

主動驅動

連接方式

	優勢	弱勢
皮帶連接	柔性連接，沖擊較小	效率相對較低，需要日常維護
連軸器連接	柔性連接，沖擊較小	效率相對較低，需要日常維護
齒輪連接	剛性連接，效率較高，無需要日常維護	沖擊和噪音相對較大

高可靠性的主機

使用久經考驗的Ingersoll Rand主機，高效，穩定: 進氣端采用滾柱軸承; 排氣端采用一對背對背滾椎軸承; 特殊設計的儲油槽，避免干摩擦

高可靠性的主機

使用久經考驗的Ingersoll Rand主機，高效，穩定

采用高效堅固的電機，防護等級IP55，F級絕緣，B級溫升

高效低速電機

電機防護等級—— IP 55

防護等級 (第一位數字)	含義 (防止固體物體進入內部的等級)	防護等級 (第二位數字)	含義 (防止水進入內部的等級)
0	無防護	0	無防護
1	防護大于50mm的固體進入內部	1	防滴
2	防護大于12mm的固體進入內部	2	15°防滴（傾斜15度時仍可防止滴水侵入）
3	防護大于2.5mm的固體進入內部	3	防淋水
4	防護大于1mm的固體進入內部	4	防濺
5	防塵進入內部	5	防噴水
6	塵密進入內部	6	防海浪或強力噴水
		7	浸水
		8	潛水

高效低速電機

電機溫升，絕緣等級

	電動機的絕緣等級是指其所用絕緣材料的耐熱等級允許溫升是指電動機的溫度與周圍環境溫度相比升高的限度附注：絕緣等級分為以下七個等級，每一個等級溫度（℃）如下
	Y級	A級	E級	B級	F級	H級	C級
最高允許溫度（℃)	90	105	120	130	155	180	180以上
繞組溫升限值（K）		60	75	80	100	125	125以上

如絕緣等級為F級，溫升為B級，那么電機運行的最高環境溫度應該小于155-80=75 ℃。

高效低速電機

TEFC電機與ODP電機的比較

電機類型

優點

缺點

TEFC閉式電機

1）適用范圍廣

2）電機維護工作量小

3）受環境濕度潮氣影響最小

1）電機的價格較高

2）重量、體積較大

ODP開式電機

1）價格較低

2）尺寸較小、重量較輕

3）散熱能力強，絕緣不易老化

1）維護工作量稍大

2）不能用于環境惡劣的場合，特別是環境濕度長期較大地區

智能控制模塊

常見空壓機控制方式

繼電器控制	較早微電腦控制	微電腦控制

運行參數顯示內容少控制方式單一操作簡單對操作環境要求低讀數較可靠維修和更換方便價格低廉	運行參數顯示內容少控制方式簡單無標準遠控信號輸出操作簡單維修和更換較復雜	運行參數顯示內容全面檢測功能強多種氣量調節方式故障報警和原因顯示故障歷史記錄

油分離和過濾模塊

油分離器: 油和氣的混合物由分離器底部切向進入; 分離機理：離心、聚凝、阻截; 經過三重分離后壓縮空氣的含油量應低于3PPM

油過濾器

除去油系統中的金屬微粒和雜質等

保護主機軸承和轉子

過濾精度達到5微米

冷卻模塊

離心風扇

氣流沿風扇徑向流動

優點：: 較高的風壓; 較低的噪音等級; 送風量更多

鐮刀式軸流風扇

氣流沿風扇軸向流動

優點：: 尺寸較小; 重量較輕; 需要較小的安裝空間

閥件

最小壓力閥組件

最小壓力閥的作用：: 1.維持油氣分離器內的壓力; 2.減小油氣分離芯在卸載時前后的壓差

閥件

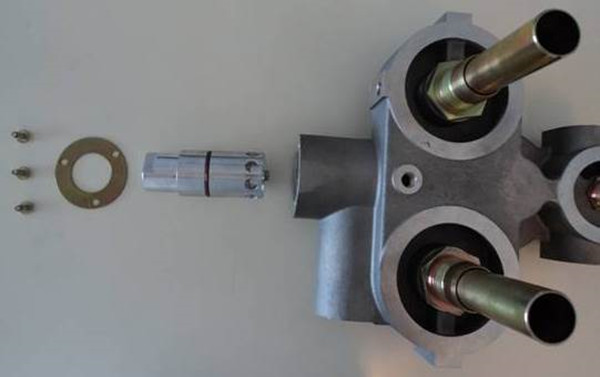

溫控閥的作用

防止突然故障停機

控制壓縮空氣的排氣溫度

控制冷卻油的油溫

如油溫低于吸入壓縮空氣的露點溫度，會使空氣中的水汽析出，造成冷卻油的乳化失效
如油溫過高則不能帶走壓縮過程中更多的熱，使主機排氣溫度升高

密封

密封種類: 錐面密封; 平面密封; 迷宮密封; ……

O型圈的優勢：: 高耐腐蝕性，適用于油、水、氣及其他混合介質; 高耐磨性，密封面磨損后具有自動彈性補償功能; 良好的自潤滑性能．可作無油潤滑密封; 結構簡單，安裝方便，且有自密封作用，密封性能可靠

英格索蘭 45-75KW產品介紹

英格索蘭V系列的產品特點—模塊化設計

控制模塊

模塊集成：: 電控箱; 電氣元件——西門子品牌; V-Tech智能控制器

控制器特點：: 多達20種語言可選，標準中英文顯示; 高清晰LED白屏顯示; MODBUS遠程監控; 多達22種故障報警; 服務商信息顯示，讓您更容易找到我們; 可選12個獨立用戶，可設置12種工作狀態

英格索蘭V系列的產品特點—高可靠性

防止泄漏: 模塊化的設計減少了管路連接，降低了泄漏的可能性; 所有管道連接都采用了O型圈密封

油過濾和分離模塊,完全無需管道進行連接！
含油量低于3ppm

英格索蘭V系列的產品特點—模塊化設計

進氣模塊

模塊集成：: 進氣過濾器; 進氣閥; 電磁閥

特點：: 方便更換操作的進氣過濾器; 高效進氣; 集成電磁閥，減少了電磁閥數量

油過濾模塊

模塊集成：: 油濾集成基座; 油過濾器; 溫控閥

特點：: 方便更換操作的油過濾器; 集成溫控閥; 精確控制油溫，避免冷凝水析出

英格索蘭V系列的產品特點—高可靠性

獨特的風道設計

英格索蘭V系列的產品特點—高可靠性

一體化鐮刀式風扇冷卻系統，使得冷卻可靠性和效率得以提高

設計的鐮刀式風扇，有效增加風量，降低了風扇電機功率

鐮刀式風扇同時能夠有效
降低噪音

英格索蘭V系列的產品特點—高可靠性

獨立油冷卻器和后冷卻器布置，避免不同的熱膨脹程度造成的冷卻器失效

英格索蘭V系列的產品特點—易于服務

內部元件布置合理，服務空間大。所有需要服務的元器件都處在易于觸及的位置

英格索蘭V系列的產品特點—易于服務

全系列采用齒輪傳動，終身無須維護。

英格索蘭V系列的產品特點—易于服務

獨特的可拆卸鉸鏈式門板，最大程度上實現了檢修的便捷性
所有門板都能打開并卸下，方便進行所有維護和服務的項目
特有的油氣分離桶體蓋設計，無須將端蓋整體取下，就能輕松更換濾芯

英格索蘭V系列的產品特點—易于服務

冷卻器兩側預留吹掃清洗口
回油管小孔接頭具有可視功能

英格索蘭V系列的產品特點—人性化設計

邊角采用圓弧設計，堅固，安全
45°斜向上控制器面板，中英文顯示，易于讀取和使用

英格索蘭V系列的產品特點—人性化設計

一體化鐮刀式風扇冷卻系統，顯著降低噪音

英格索蘭產品特點介紹

主動驅動

連接方式

	優勢	弱勢
皮帶連接	柔性連接，沖擊較小	效率相對較低，需要日常維護
連軸器連接	柔性連接，沖擊較小	效率相對較低，需要日常維護
齒輪連接	剛性連接，效率較高，無需要日常維護	沖擊和噪音相對較大

高可靠性的主機

使用久經考驗的Ingersoll Rand主機，高效，穩定: 進氣端采用滾柱軸承; 排氣端采用一對背對背滾椎軸承; 特殊設計的儲油槽，避免干摩擦

高可靠性的主機

使用久經考驗的Ingersoll Rand主機，高效，穩定

采用高效堅固的電機，防護等級IP55，F級絕緣，B級溫升

高效低速電機

電機防護等級—— IP 55

防護等級 (第一位數字)	含義 (防止固體物體進入內部的等級)	防護等級 (第二位數字)	含義 (防止水進入內部的等級)
0	無防護	0	無防護
1	防護大于50mm的固體進入內部	1	防滴
2	防護大于12mm的固體進入內部	2	15°防滴（傾斜15度時仍可防止滴水侵入）
3	防護大于2.5mm的固體進入內部	3	防淋水
4	防護大于1mm的固體進入內部	4	防濺
5	防塵進入內部	5	防噴水
6	塵密進入內部	6	防海浪或強力噴水
		7	浸水
		8	潛水

高效低速電機

電機溫升，絕緣等級

	電動機的絕緣等級是指其所用絕緣材料的耐熱等級允許溫升是指電動機的溫度與周圍環境溫度相比升高的限度附注：絕緣等級分為以下七個等級，每一個等級溫度（℃）如下
	Y級	A級	E級	B級	F級	H級	C級
最高允許溫度（℃)	90	105	120	130	155	180	180以上
繞組溫升限值（K）		60	75	80	100	125	125以上

如絕緣等級為F級，溫升為B級，那么電機運行的最高環境溫度應該小于155-80=75 ℃。

高效低速電機

TEFC電機與ODP電機的比較

電機類型

優點

缺點

TEFC閉式電機

1）適用范圍廣

2）電機維護工作量小

3）受環境濕度潮氣影響最小

1）電機的價格較高

2）重量、體積較大

ODP開式電機

1）價格較低

2）尺寸較小、重量較輕

3）散熱能力強，絕緣不易老化

1）維護工作量稍大

2）不能用于環境惡劣的場合，特別是環境濕度長期較大地區

智能控制模塊

常見空壓機控制方式

繼電器控制	較早微電腦控制	微電腦控制

運行參數顯示內容少控制方式單一操作簡單對操作環境要求低讀數較可靠維修和更換方便價格低廉	運行參數顯示內容少控制方式簡單無標準遠控信號輸出操作簡單維修和更換較復雜	運行參數顯示內容全面檢測功能強多種氣量調節方式故障報警和原因顯示故障歷史記錄

油分離和過濾模塊

油分離器: 油和氣的混合物由分離器底部切向進入; 分離機理：離心、聚凝、阻截; 經過三重分離后壓縮空氣的含油量應低于3PPM

油過濾器

除去油系統中的金屬微粒和雜質等

保護主機軸承和轉子

過濾精度達到5微米

冷卻模塊

離心風扇

氣流沿風扇徑向流動

優點：: 較高的風壓; 較低的噪音等級; 送風量更多

鐮刀式軸流風扇

氣流沿風扇軸向流動

優點：: 尺寸較小; 重量較輕; 需要較小的安裝空間

閥件

最小壓力閥組件

最小壓力閥的作用：: 1.維持油氣分離器內的壓力; 2.減小油氣分離芯在卸載時前后的壓差

閥件

溫控閥的作用

防止突然故障停機

控制壓縮空氣的排氣溫度

控制冷卻油的油溫

如油溫低于吸入壓縮空氣的露點溫度，會使空氣中的水汽析出，造成冷卻油的乳化失效
如油溫過高則不能帶走壓縮過程中更多的熱，使主機排氣溫度升高

密封

密封種類: 錐面密封; 平面密封; 迷宮密封; ……

O型圈的優勢：: 高耐腐蝕性，適用于油、水、氣及其他混合介質; 高耐磨性，密封面磨損后具有自動彈性補償功能; 良好的自潤滑性能．可作無油潤滑密封; 結構簡單，安裝方便，且有自密封作用，密封性能可靠
