干燥機

當前位置：主頁 > 產品展示 > 干燥機 >

水冷式干燥機

工作壓力：0.8-1.2Mpa
排氣量 :0.08-3.0 m?/min

商品詳情

描述：
標準冷干機供貨范圍：
-熱交換器采用三筒體結構，減少管道數量，降低體積和數量
-三合一耐腐蝕鋁合金冷凝凈化設計，避免了傳統材料造成的內部管道腐蝕生銹
-預冷器和蒸發器內芯列管結構，確保高效換熱，達到節能目的
-高效水汽分離器，除水效果顯著，及時分離99%以上的液態水
-冷凝器頂部安裝，不易堵塞，冷卻效果好
-性能參數測試標準：環境溫度40°C，進氣溫度45°C，工作壓力0.7MPa
-冷卻方式：風冷/水冷（D690V含以上機型）
-標準電源
220V/1/50HZ（D540VR含以上機型）
380V/50HZ 3相4線（D690含一下機型）

型號	圖號	流量m³/min	電源 V/P/HZ	空氣借口管徑（進口/出口）	尺寸mm LWH	重量 kg
D690VNR-W	23705577	11.5	380/1/50	1.5”BSPT	10207201020	203
D810VNR-W	23705585	13.5	380/1/50	2”BSPT	10807201020	250
D990VNR-W	23705593	16.5	380/1/50	2”BSPT	11807501020	280
D1050VNR-W	23705601	17.5	380/1/50	2”BSPT	11807501020	295
D1170VNR-W	23705619	19.5	380/1/50	2.5”BSPT	14208001200	375
D1380VNR-W	23705627	23	380/1/50	3”BSPT	15508001250	435
D1590VNR-W	23705635	26.5	380/1/50	4”BSPT	16508001300	495
D1740VNR-W	23705643	29	380/1/50	4”BSPT	16508001300	505
D2100VNR-W	23705650	35	380/1/50	4”BSPT	17508601300	640
D2340VNR-W	23705668	39	380/1/50	4”BSPT	165010001400	685
D2700VNR-W	23705676	45	380/1/50	4”BSPT	170010001520	755
D3090VNR-W	23705684	51.5	380/1/50	5”BSPT	175010001570	860
D3480VNR-W	23705692	58	380/1/50	5”BSPT	190012001620	960
D4080VNR-W	23705700	68	380/1/50	5”BSPT	190012001620	980
D4200VNR-W	23705718	70	380/1/50	5”BSPT	190012001620	1160
D4560VNR-W	23705726	76	380/1/50	6”BSPT	220010801770	1080
D4800VNR-W	23705734	80	380/1/50	6”BSPT	220010801770	1260
D5520VNR-W	23705742	92	380/1/50	6”BSPT	240014001545	1410
D5940VNR-W	23705759	99	380/1/50	6”BSPT	240014001545	1450
D7680VNR-W	23705767	128	380/1/50	6”BSPT	240017501600	1820
D8700VNR-W	23705775	145	380/1/50	8”BSPT	240017501800	2100

英格索蘭冷凍式干燥機（水冷）

ISO國際標準

ISO 8573.1 Air Quality Classes 空氣品質

壓縮空氣品質是非常重要， ISO國際標準組織在2001更改了ISO8573.1空氣品質如下

V系列冷干機安裝要求

安裝環境

環境溫度: 2℃~45℃

其他條件

通風良好: 如果差的話安裝換氣排風設備

空氣潔凈: 無腐蝕性成分（如氨類）

排水口, 隔離和旁通

直達排水溝: 避免污染; 捆綁結實

截止閥: 入口和出口安裝

旁通閥: 之間安裝

英格索蘭冷凍式干燥機

流量： 0.7 – 145 m3/m
最高壓力： 10 barg
露點水平符合ISO 8573-1 第六等級
風冷 / 水冷 (11.5m3/m 以上)

(性能參數以環境溫度：35°C,進氣溫度：40°C，工作壓力： 7 barg)

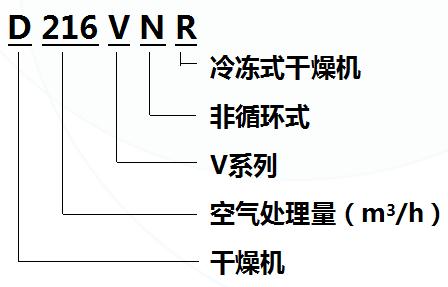

型號命名

V系列冷干機的特點介紹

合金鋁換熱器

常見材料——主要是傳統的碳鋼為材質的，容易頻繁的腐蝕堵塞、容易冰堵、內部泄漏等等問題。

新款冷干機將完全顛覆傳統的一些模式，采用合金鋁的材質作為換熱器的，類似的材料在汽車的氣缸、英格索蘭的超級管道上都可以看到，是一種新興的合金材料。

通過陽極氧化處理的這種殼體，完全避免了材料腐蝕、筒體泄漏等問題。

高效節能的產品: 在換熱器的設計中首次采用了三倉式設計理念，冷空氣倉和熱空氣倉完全隔離，從而確保在蒸發端的冷量損耗降到最低。

高效氣水分離器: 能將制冷系統凝結產生的99%水份及時排出。在進氣溫度40度，環境溫度35度的情況下，壓力露點小于10度；完全超過了中國國家檢測機構的最高標準要求。

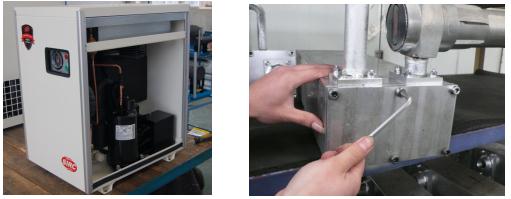

操作和日常維護簡便: 采用了風冷凝器頂置方式，灰塵不易粘附在翅片上，極大的減少了日常維護的時間和成本; 箱板采用抽拉式結構，方便拆卸; 鋁合金換熱器采用螺絲連接，能很方便的將內芯拉出; 無需專用工具

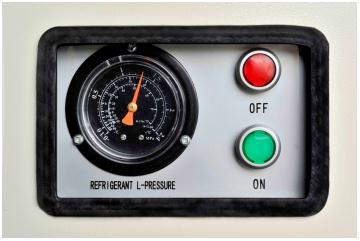

操作和日常維護簡便: 操作方便到只要按下啟停按鈕，而不需要其它的設置和修改程序。

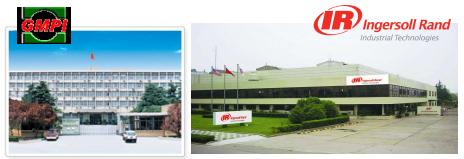

露點和壓差保證: 1.通過中國國家權威合肥通用所驗證測試; 2.通過上海英格索蘭測試

V系列冷干機安裝要求

水冷機器的水質要求

與空壓機之間: 至少4~5米距離; 避免空壓機震動影響

設備進風口: 與墻體>1.5米; 二臺設備避免進風口直對排風口

設備四周: 留出一定間距; 方便維修

四周間距

與空壓機之間: 至少4~5米距離; 避免空壓機震動影響

設備進風口: 與墻體>1.5米; 二臺設備避免進風口直對排風口

設備四周: 留出一定間距; 方便維修

V系列冷干機安裝要求

系統配置安裝

注意點

儲氣罐前置: 降低溫度和水分; 減輕冷干機工作負荷

過濾器: 前置以消除顆粒; 后置以過濾油和水
